Hygienic Design für die Pharmaindustrie: Spheronizer RM-300
Für die Maschinenfabrik H. Schlüter GmbH entwickelte Heinen Industriedesign ein neues Maschinendesign für den Pharma-Spheronizer RM-300, bei dem Hygienic Design für die Pharmaindustrie im Mittelpunkt stand. Grundlage bildete eine bestehende Labor- und Pilotmaschine, deren Baugruppen neu angeordnet und in eine geschlossene Maschinenarchitektur überführt wurden. Im Mittelpunkt der Neugestaltung standen Hygienic Design, eine GMP-orientierte Gestaltung, bessere Reinigungs- und Wartungsmöglichkeiten sowie die Reduzierung der benötigten Grundfläche. Der RM-300 wird heute regulär im Pharma- und Laborbereich eingesetzt.
Kunde
Maschinenfabrik H. Schlüter GmbH
Maschine
Pharma-Spheronizer RM-300
Tätigkeit
Martanalyse
Maschinengestaltung
Visualisierung
Ausgezeichnet
German Design Award
Warum das Projekt zeigt, dass Maschinendesign auch für Sie relevant ist
Das Projekt zeigt, wie Maschinendesign funktionale Baugruppen zu einer kompakten, verständlichen und reinigungsfreundlichen Maschinenarchitektur ordnen kann. Durch die frühzeitige Berücksichtigung von Hygienic Design lassen sich Schmutzecken und schwer zugängliche Bereiche vermeiden. Lassen Sie uns gemeinsam prüfen, wie sich auch Ihre Maschine in ein kompaktes, reinigungsfreundliches und hochwertiges Gesamtkonzept überführen lässt.

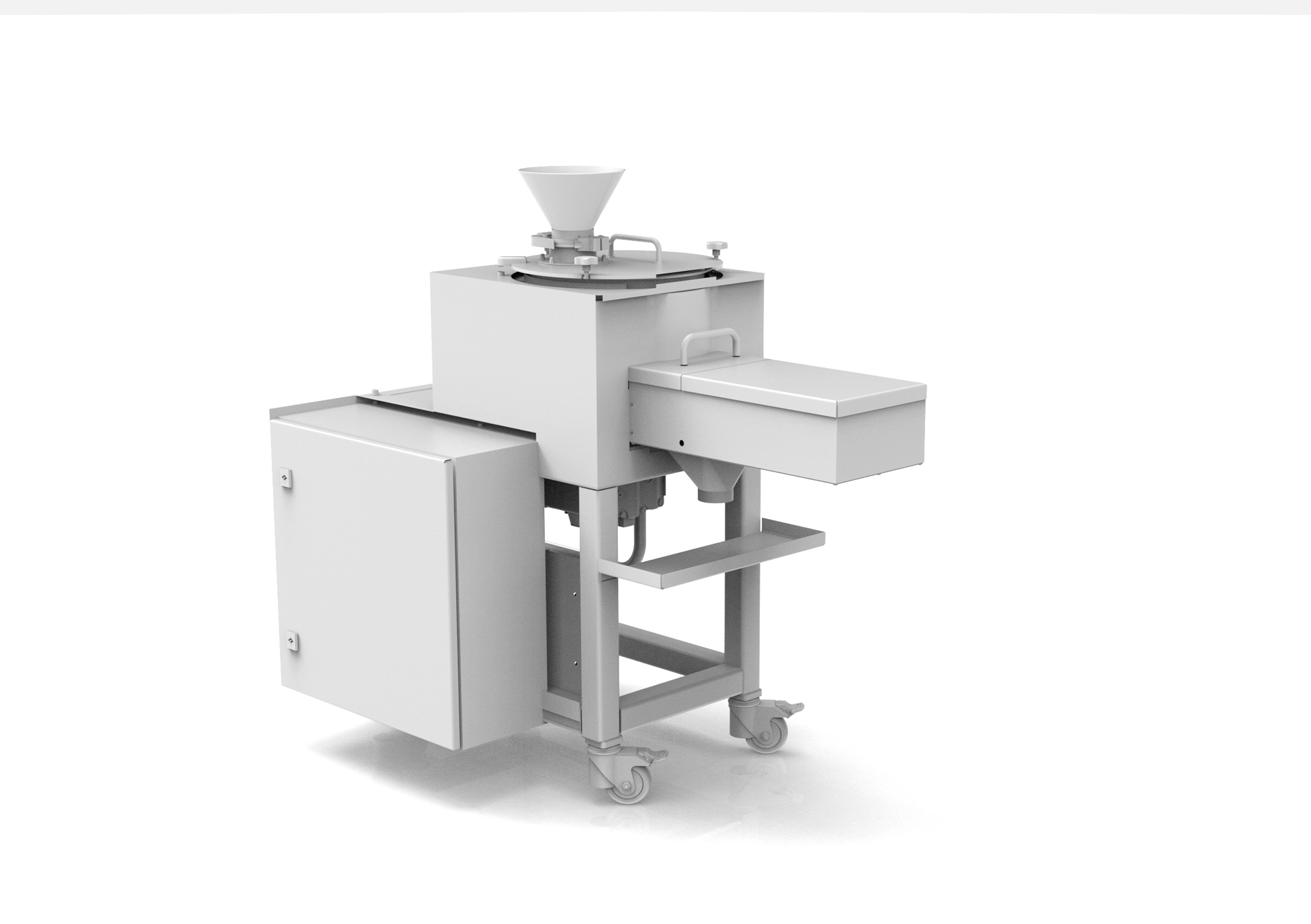

Die Ausgangslage:
Funktionale Baugruppenanordnung ohne Hygienic Design
Der bestehende RM-300 war funktional aufgebaut, verfügte jedoch über keine durchgängige Gestaltung. Die Baugruppenanordnung war weder auf eine kompakte Maschinenarchitektur noch auf Hygienic Design und eine GMP-orientierte Wirkung ausgerichtet. Zahlreiche offene und horizontale Flächen boten Raum für Ablagerungen und erschwerten die Reinigung. Die technischen Komponenten waren deutlich sichtbar und erzeugten eine hohe optische Komplexität. Gleichzeitig fehlte eine klare Trennung zwischen Bedien-, Wartungs- und Technikbereichen. Die Maschine sollte deshalb nicht nur äußerlich neu gestaltet, sondern hinsichtlich Baugruppenanordnung, Zugänglichkeit und Reinigungsfreundlichkeit grundlegend überarbeitet werden.
Hygienic Design für die Pharmaindustrie:
Kompakte Maschinenarchitektur für sensible Prozesse
Die aus einem vorgeschalteten Extruder kommenden Pellets werden im Spheronizer durch Gleitschliff und Verformung zu geometrisch homogenen Pellets gerundet. Die Reibung des Produkts mit sich selbst, dem Rundungszylinder und der rotierenden Rundungsscheibe erzeugt die gewünschte Form. Die entstandenen Pellets können anschließend beispielsweise für pharmazeutische Kapseln weiterverarbeitet werden. Für diese sensiblen Prozesse musste eine geschlossene und leicht zu reinigende Maschinenarchitektur entstehen. Produktberührende Bereiche, Bedienung und Wartung sollten klar voneinander getrennt werden. Gleichzeitig mussten Auslass, Schaltschrank und technische Komponenten neu angeordnet, die Arbeitshöhe ergonomisch optimiert und die benötigte Grundfläche reduziert werden.
Hygienic Design für die Pharmaindustrie:
Reinigung und Maschinenarchitektur zusammengedacht
Durch die Neuanordnung von Produktauslass, Schaltschrank und weiteren technischen Komponenten konnte der RM-300 deutlich kompakter aufgebaut werden. Der Auslass befindet sich auf einer ergonomischen Arbeitshöhe. Technische Baugruppen wurden in einer geschlossenen Einhausung zusammengeführt, wodurch außenliegende Schmutz- und Störkonturen reduziert werden. Klare Flächen, geschlossene Übergänge und eine reduzierte Anzahl sichtbarer Verschraubungen begünstigt die hygienegerechte Reinigung. Die Gestaltung unterscheidet eindeutig zwischen den regelmäßig genutzten Bedienbereichen und den nur im Reparaturfall benötigten Technikbereichen. Das vergrößerte Kontrollfenster bildet den optischen Mittelpunkt der Maschine. Es ermöglicht die Beobachtung und Beurteilung des Rundungsergebnisses, während die übrigen technischen Komponenten bewusst in den Hintergrund treten, um de Fokus gezielt auf den pharmazeutischen Prozess zu lenken.
Das Ergebnis:

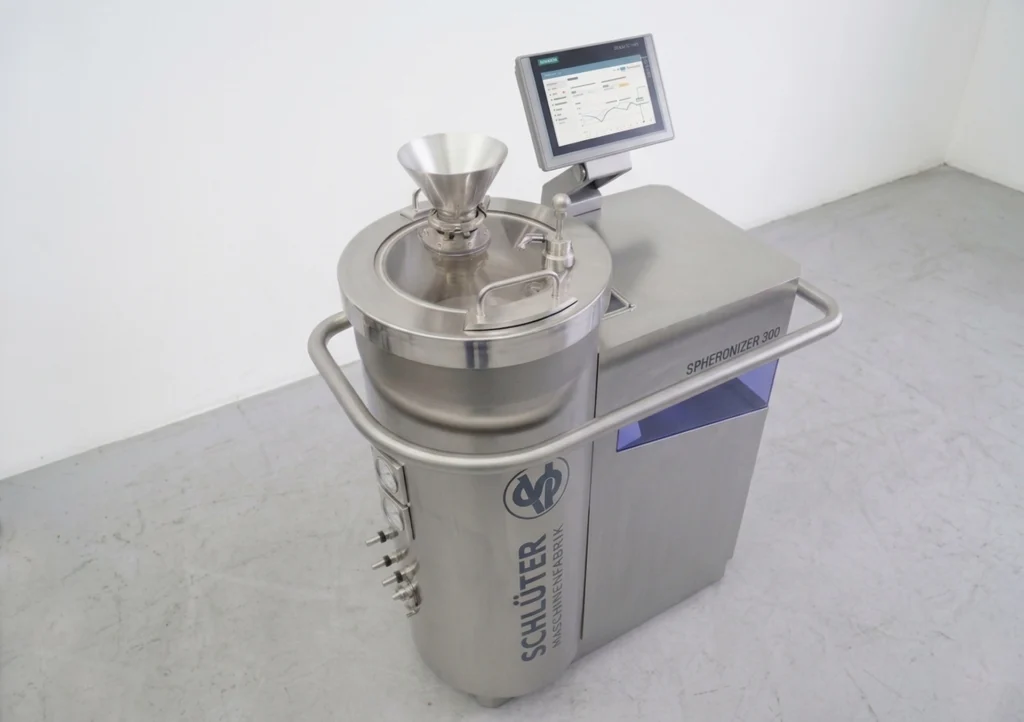

Kompakte Pharma-Maschine mit klarer Bedienoberfläche
Mit dem Redesign entstand für die Maschinenfabrik H. Schlüter eine kompakte Pharma- und Labormaschine, die Hygienic Design, ergonomische Bedienung und gute technische Zugänglichkeit miteinander verbindet. Die reduzierte Grundfläche erleichtert die Integration in Labor- und Entwicklungsumgebungen. Gleichzeitig vermittelt die geschlossene Gestaltung Reinheit, Präzision und pharmazeutische Qualität. Die produktberührenden Oberflächen bestehen aus Edelstahl 316L beziehungsweise können nach Kundenspezifikation ausgeführt werden.
Spheronizer RM-300:
Verdeckte Montage bei vollständiger Zugänglichkeit
Obwohl außen lediglich zwei Befestigungsschrauben sichtbar sind, lassen sich die Verkleidungselemente im Reparaturfall schrittweise demontieren. Nach dem Entfernen des ersten Blechs werden die Befestigungen des nächsten Elements zugänglich. Auf diese Weise können Pneumatik, Motor, Schaltschrank und weitere technische Komponenten erreicht und bei Bedarf ausgetauscht werden. Für die reguläre Bedienung, Reinigung und Wartung bleiben die relevanten Bereiche werkzeuglos zugänglich. Die Montagelogik verbindet dadurch ein geschlossenes, hygienisches Erscheinungsbild mit der notwendigen Reparaturfreundlichkeit.
Kompaktes und klares Maschinenkonzept:
Ausgezeichnete Maschinengestaltung
Das neue Maschinenkonzept verbindet Hygienic Design für die Pharmaindustrie mit einer GMP-orientierten Gestaltung, kompakter Baugruppenanordnung, verbesserten Reinigungsmöglichkeiten und klar gegliederten Bedien- und Wartungsbereichen. Der Spheronizer RM-300 wurde beim German Design Award 2022 mit einer „Special Mention“ ausgezeichnet.
