Plattformtechnologie im Sondermaschinenbau: Abfüllanlage MONOBLOCK-IL
Für die ALWID GmbH entwickelte Heinen Industriedesign eine neue Plattformtechnologie im Sondermaschinenbau für die Abfüllanlage MONOBLOCK-IL. Die Anlage füllt Flüssigkeiten ohne Kohlensäure in unterschiedlichste Gebinde, vom kleinen Parfümflakon bis zum 10-Liter-Kanister, und verschließt diese anschließend. Im Mittelpunkt der Neugestaltung standen die Standardisierung der Einhausung, eine hohe Reinigungsfreundlichkeit und die Positionierung von ALWID als Premiumhersteller. Das Ergebnis verbindet kundenspezifische Abfülltechnik mit einer modularen Maschinenplattform und einer klar wiedererkennbaren Markenidentität.
Kunde
ALWID GmbH
Maschine
Abfüllanlage
Tätigkeit
Martanalyse
Maschinengestaltung
Visualisierung
Ausgezeichnet
German Design Award
Warum das Projekt zeigt, dass Maschinendesign auch für Sie relevant ist
Die MONOBLOCK-IL zeigt, wie sich kundenspezifischer Sondermaschinenbau mit den wirtschaftlichen Vorteilen einer standardisierten Maschinenplattform verbinden lässt. Mit einer standardisierten Plattformtechnologie muss nicht jede kundenspezifische Anlage äußerlich vollständig neu konstruiert werden. Vielmehr können wiederkehrende Bereiche in einem durchdachten Raster zusammengeführt werden. So entstehen Synergien zwischen unterschiedlichen Baugrößen und es können kürzere Durchlauf- und Lieferzeiten realisiert werden. Hierdurch wird die Konstruktion entlastet und kann sich auf das Wesentliche fokussieren. Gleichzeitig sorgt eine einheitliche Gestaltung dafür, dass auch kundenspezifische Einzelanlagen eindeutig dem Hersteller zugeordnet werden können. Lassen Sie uns gemeinsam prüfen, welche wiederkehrenden Komponenten auch in Ihrem Maschinenportfolio zu einer flexiblen und markengerechten Plattform zusammengeführt werden können.
Die Ausgangslage:
Sonderkonstruktion für jeden Kunden

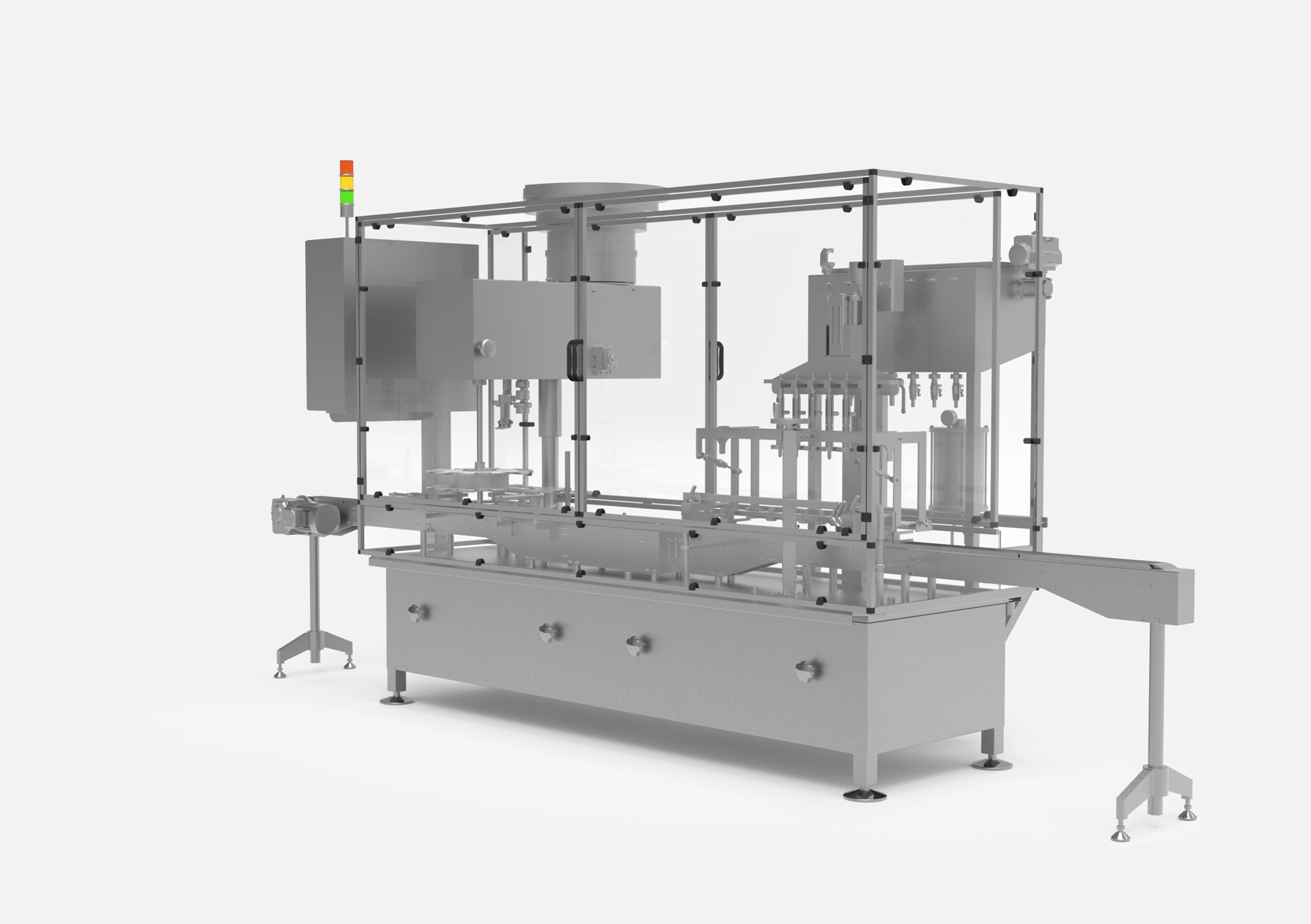

Vor der Neugestaltung wurde jede kundenspezifische Abfüllanlage einschließlich ihrer Einhausung neu konstruiert. Die Maschinen waren überwiegend mit Aluminiumprofilen und Plexiglas verkleidet, was funktional wirkte. Eine gemeinsame Gestaltungssprache war nicht vorhanden. Jede Anlage hatte eine andere Anmutung und war nicht eindeutig dem Unternehmen zuzuordnen. Die Konstruktion musste jede einzelne Abfüllanlage von Grund auf neu gestalten.
Plattformtechnologie im Sondermaschinenbau:
Standardisierung bei maximaler technischer Freiheit
Das Innere jeder MONOBLOCK-IL wird weiterhin individuell auf die Anforderungen des jeweiligen Kunden abgestimmt. Je nach Anwendung können beispielsweise vier oder acht Füllstutzen sowie unterschiedliche Abfüll- und Verschließkomponenten integriert werden. Die Einhausung musste deshalb flexibel mit der technischen Anlage wachsen können, ohne für jedes Projekt neu entwickelt zu werden. Gleichzeitig sollte die neue Gestaltung die bisher austauschbare Einhausung durch ein hochwertiges und wiedererkennbares Erscheinungsbild ersetzen. Hinzu kamen Anforderungen an Reinigung und Zugänglichkeit. Trotz der Standardisierung musste der Bediener alle Bereiche der Anlage gut erreichen können.
Die Designlösung:
Erweiterbare Einhausung in einem festen Raster
Heinen Industriedesign analysierte die unterschiedlichen Baugrößen und wiederkehrenden Anforderungen der ALWID-Abfüllanlagen und entwickelte daraus ein übergreifendes Raster für die Maschinenplattform. Daraus entstanden feste Rastermaße als Grundlage einer modularen Plattformtechnologie. Die neue Plattformtechnologie basiert auf wenigen standardisierten Gehäusemodulen. Für die geraden Flächen und die Ecken wurden jeweils eigene Elemente entwickelt. Die Türmodule sind baugleich und lassen sich links oder rechts bündig einsetzen. Auch die obere Traverse setzt sich aus wiederkehrenden Flächen- und Eckelementen zusammen. Alle Komponenten folgen demselben Rastermaß. Die Einhausung lässt sich flexibel erweitern, während Aufbau und Gestaltung konsistent bleiben.
Das Ergebnis:
Individuelle Sondermaschine mit einheitlicher Markenidentität

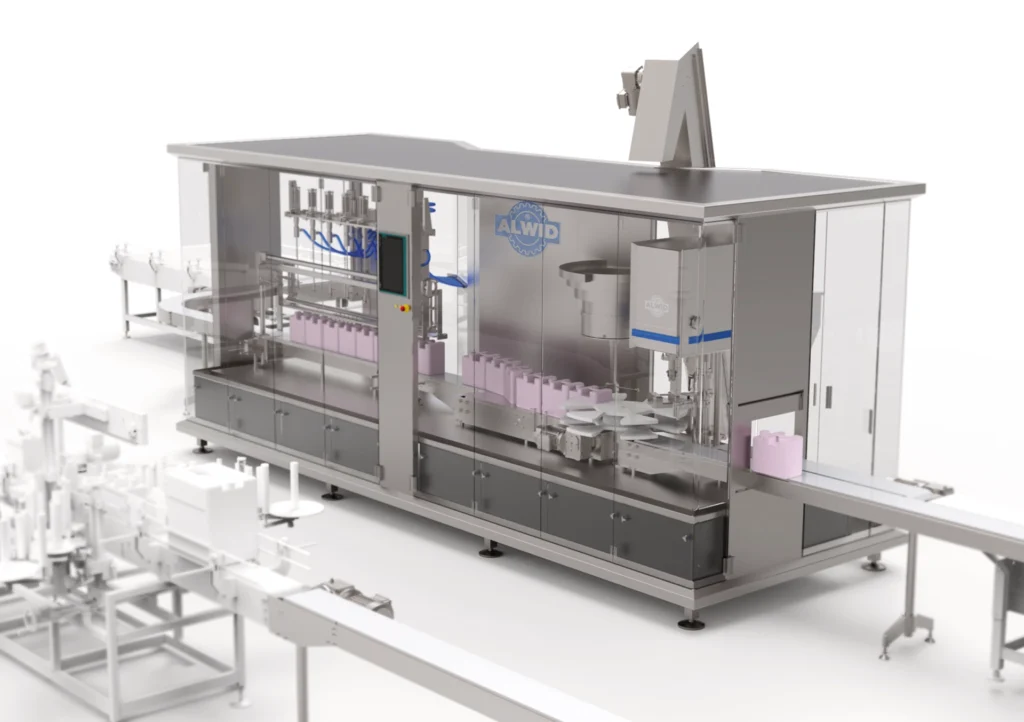

Mit der MONOBLOCK-IL entstand eine skalierbare Maschinenplattform, bei der die kundenspezifische Technik im Inneren vollständig flexibel bleibt. Gleichzeitig muss die Einhausung nicht mehr für jedes Projekt neu entwickelt werden. Wiederkehrende Tür-, Flächen-, Eck- und Blendenelemente erhöhen den Gleichteileanteil und schaffen die Grundlage für effizientere Abläufe in Konstruktion und Fertigung. Mit der neuen Gestaltung positioniert sich ALWID deutlich als Premiumhersteller. Edelstahl, eine klare und markante Linienführung sowie großzügige Glasfronten vermitteln Langlebigkeit, Präzision und technische Qualität. Die transparenten Flächen machen den Abfüll- und Verschließprozess im Inneren sichtbar. Eine indirekte Beleuchtung unterstützt die Arbeit im Maschinenraum und dient gleichzeitig als Status- und Ambientelicht.
Alwid MONOBLOCK-IL:
Vollständige Zugänglichkeit bis in die Ecken
Ein besonderes Merkmal der MONOBLOCK-IL sind die über Eck öffnenden Sicherheitstüren. Der Drehpunkt wurde so verlagert, dass die Tür selbst die Maschinenecke bildet. Beim Öffnen wird der gesamte Eckbereich freigelegt. Schwer erreichbare Schmutzecken werden vermieden und der Bediener erhält großflächigen Zugang für Reinigung, Wartung und Formatwechsel. Schräg gestaltete Flächen verhindern unnötige Ablagerungen. Die verwendeten Materialien ermöglichen die Reinigung mit einem Hochdruckreiniger. Eine umlaufende Ablaufrinne nimmt Flüssigkeiten bei der Reinigung oder im Falle einer Leckage gezielt auf.
Plattformtechnologie: Ausgezeichnetes Maschinendesign
Die Plattformtechnologie im Sondermaschinenbau verbindet bei der MONOBLOCK-IL die Flexibilität einer kundenspezifischen Abfüllanlage mit den wirtschaftlichen, funktionalen und gestalterischen Vorteilen einer standardisierten Maschinenplattform. Reinigungsfreundlichkeit, Zugänglichkeit und Markenwirkung wurden dabei von Beginn an gemeinsam entwickelt. Die MONOBLOCK-IL ist regulär im Einsatz und wurde beim German Design Award 2022 mit einer „Special Mention“ ausgezeichnet.
