Maschinensicherheit im Maschinenbau: Fassschmelzer GX7882
Für die SM Klebetechnik Vertriebs GmbH entwickelte Heinen Industriedesign ein neues Maschinendesign für den Fassschmelzer GX7882 welches sich in das durch Timo Heinen entwickelte Corporate Industrial Design der Unternehmensgruppe integriert. Die Maschinensicherheit im Maschinenbau stand dabei neben Design-to-Cost und einer klaren Markenidentität im Mittelpunkt der Entwicklung. Die Anlage verarbeitet Kleb- und Dichtstoffe aus 200-Liter-Fässern und kommt unter anderem in der Automobilindustrie und in Beschichtungsanlagen zum Einsatz. Im Mittelpunkt der Neugestaltung standen die sichere Einhausung heißer und beweglicher Komponenten sowie die Überführung der bestehenden Lösung in eine standardisierte Maschinenfamilie mit klarer Markenidentität. Die Produktfamilie wurde in drei Baugrößen konzipiert und feierte im April 2020 prämiere.
Maschine
Fassschmelzer GX7882
Tätigkeit
Martanalyse
Maschinengestaltung
Visualisierung
Ausgezeichnet
German Design Award
Warum das Projekt zeigt, dass Maschinendesign auch für Sie relevant ist
Das Projekt zeigt, dass Maschinendesign weit über die ästhetische Gestaltung einer Verkleidung hinausgeht. Werden Maschinenarchitektur, Arbeitsschutz und Fertigung frühzeitig gemeinsam betrachtet, können sicherheitsrelevante Anforderungen direkt in das Maschinenkonzept integriert werden. Statt nachträglich Schutzgitter oder zusätzliche Aufbauten anzubringen, entsteht eine ganzheitliche Lösung, die Bediener schützt, wirtschaftlich gefertigt werden kann und gleichzeitig die Identität des Herstellers transportiert.
Dabei muss eine hochwertige Gestaltung nicht zwangsläufig mit höheren Herstellkosten verbunden sein. Entscheidend ist, das ohnehin notwendige Budget für Verkleidung und Sicherheit gezielt einzusetzen. Lassen Sie uns gemeinsam prüfen, wie funktionale Anforderungen auch bei Ihrer Maschine in ein sicheres, wirtschaftliches und markengerechtes Gesamtkonzept übersetzt werden können.
Die Ausgangslage:
Funktionale Technik ohne eigene Markenidentität

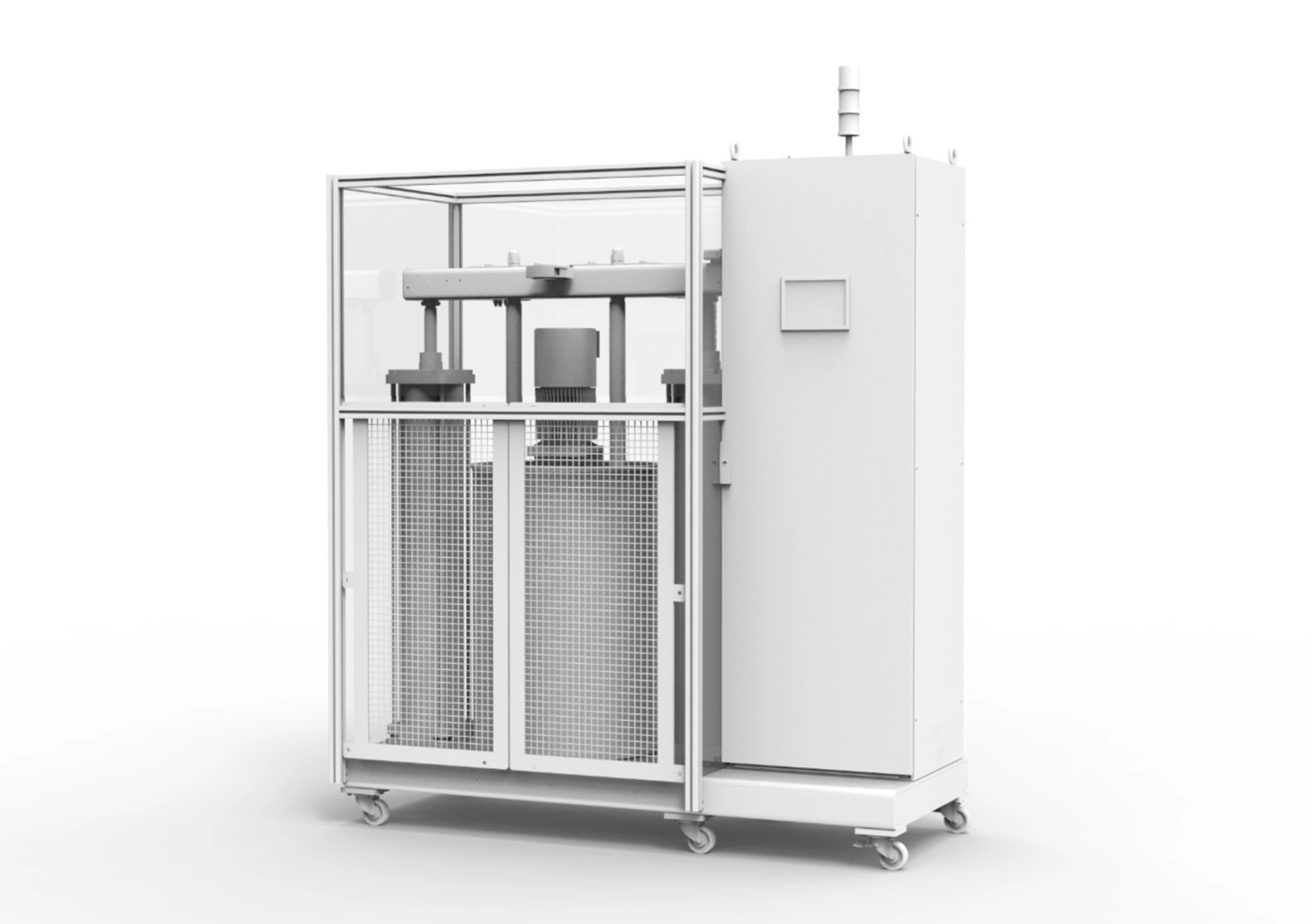

Die bestehende Fassschmelzanlage war mit einer kastenförmigen Einhausung aus Plexiglas, Aluminiumprofilen und Gitterblechen ausgestattet und war rein funktional, ohne konkrete Gestaltung. Eine eindeutige Markenidentität war nicht vorhanden. Im Zuge der Weiterentwicklung sollte aus der bestehenden Anlage eine standardisierte Maschine in drei Baugrößen entstehen. Obwohl aufgrund der unterschiedlichen Baugrößen keine Gleichteile realisiert werden konnten, sollten alle Varianten durch eine gemeinsame Gestaltungssprache eindeutig als Produktfamilie von SM Klebetechnik erkennbar sein.
Maschinensicherheit im Maschinenbau:
Schutz vor Verbrennungs- und Quetschgefahren
Für den Schmelzprozess wird ein 200-Liter-Fass in die Maschine eingestellt. Anschließend fährt eine Traverse mit der beheizten Schmelzplatte nach unten und schmilzt den enthaltenen Kleb- oder Dichtstoff kontrolliert auf. Das verflüssigte Material wird danach über einen Schlauch dem jeweiligen Produktionsprozess zugeführt. Durch die Bewegung der Traverse einschließlich ihrer Anbauteile besteht eine potenzielle Klemmgefahr. Gleichzeitig gehen von der heißen Schmelzplatte erhebliche Verbrennungsgefahren aus. Die zentrale Herausforderung bestand darin, diese Gefahrenstellen gemäß den Vorgaben der Maschinenrichtlinie sicher einzuhausen, ohne die Bedienung, den Fasswechsel oder die notwendige Zugänglichkeit für Wartungsarbeiten einzuschränken. Die funktionale Maschinensicherheit bildete den Ausgangspunkt des gesamten Projekts.
Die Designlösung:
Zielgenaue Einhausung nach dem Design-to-Cost-Prinzip

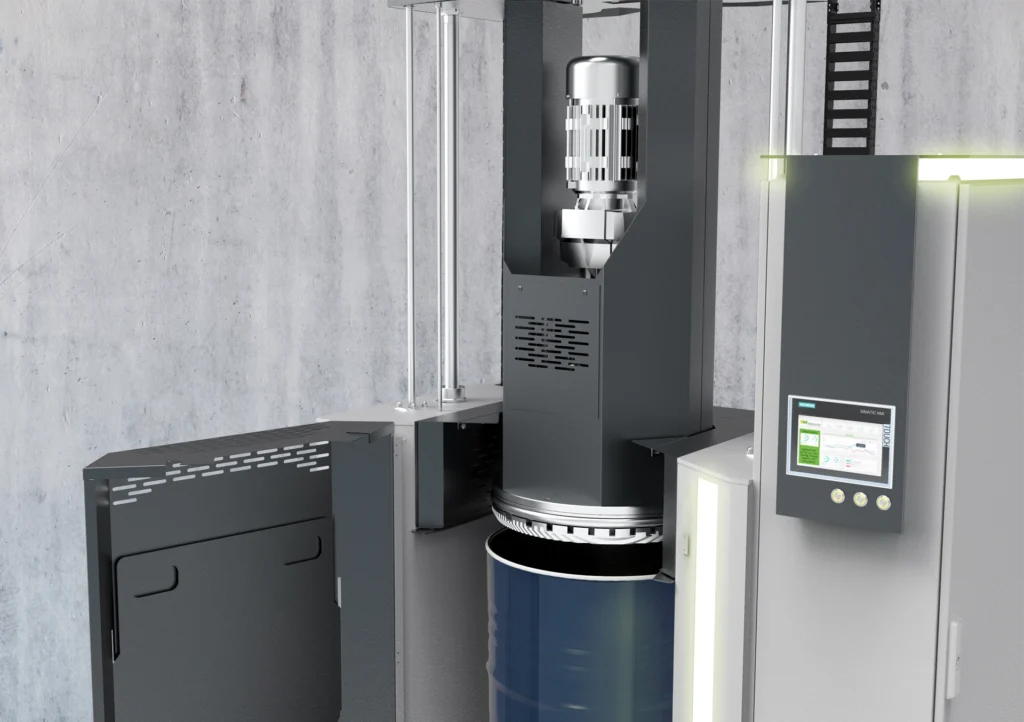

Anstelle der bisherigen sperrigen Konstruktion wurde eine klar gegliederte Einhausung aus einfach zu fertigenden Blechbauteilen entwickelt. Mit dem neuen Design kommt das Material gezielt dort zum Einsatz, wo es einen funktionalen und sicherheitstechnischen Nutzen erfüllt. Die sicherheitsrelevanten Bereiche werden vollständig in die Maschinenarchitektur integriert, ohne die gesamte Anlage unnötig zu verkleiden. Die vordere Tür ermöglicht den notwendigen Zugang zum Wechseln des Fasses und wird durch eine Sicherheitszuhaltung abgesichert. Heinen Industriedesign entwickelte eine neue Baugruppenanordnung, das gestalterische Sicherheitskonzept und die vollständige Maschinenform.
Das Ergebnis:
Drei standardisierte Baugrößen mit gemeinsamer Identität
Aus der bestehenden Einzellösung entstand eine standardisierte Maschinenfamilie in drei unterschiedlichen Baugrößen. Einfach herstellbare Blechbauteile ersetzen die vorherige Konstruktion aus Aluminiumprofilen, Plexiglas und Gitterblechen. Der vorhandene Standardschaltschrank bleibt erhalten und wird in veränderter Ausrichtung in die neue Maschinenarchitektur integriert. Der Fassschmelzer kann je nach Anforderung mit pneumatischen oder hydraulischen Hubzylindern ausgeführt werden. Die Gestaltung bleibt über die unterschiedlichen Baugrößen und Konfigurationen hinweg konsistent. Klare Linien, cleane Flächen und markante Details schaffen eine eigenständige Markenidentität, die sich deutlich von austauschbaren Standardlösungen abhebt.
Der Fassschmelzer GX7882: Markenprägende Gestaltung ohne zusätzliches Gehäusebudget
Ein zentraler Ansatz des Projekts bestand darin, das bereits notwendige Budget für Einhausung und Statusanzeige intelligenter einzusetzen. Die Investition floss nicht länger in eine rein funktionale Konstruktion aus Standardkomponenten, sondern in eine fertigungsgerechte und zugleich markenprägende Gestaltung. Auch die konventionelle Signalsäule wurde neu gedacht. Anstelle einer aufgesetzten Standardampel wurde eine umlaufende LED-Anzeige in das Gehäuse integriert. Sie visualisiert unterschiedliche Maschinenzustände farblich und ist aus sämtlichen Blickrichtungen im Raum gut erkennbar.
Integrierte Maschinensicherheit:
Ausgezeichnetes Maschinendesign
Das neue Maschinenkonzept verbindet Arbeitsschutz, standardisierte Serienfertigung und Markenidentität zu einem funktionierenden Gesamtsystem. Die neue Gestaltung des Fassschmelzers GX7882 wurde beim German Design Award 2020 als „Winner“ ausgezeichnet.
Das sagt die Jury:
„Das Design zeichnet sich durch klare Linien und cleane Flächen in Verbindung mit markanten Details aus, wodurch eine moderne Anmutung mit hoher Wiedererkennbarkeit erzielt wird. Dabei wurde vor allem auch auf die zielgenaue Einhausung von Gefahrenstellen geachtet, was für mehr Sicherheit bei der Bedienung der Maschine sorgt.“
German Design Award / Rat für Formgebung
